Idee sbagliate sul fattore di riempimento delle bobine elettriche
Nel campo delle bobine elettriche, esiste un'idea sbagliata comune tra gli ingegneri riguardo al fattore di riempimento. Questo equivoco porta spesso a fraintendimenti sull'efficienza e sulle prestazioni complessive di queste bobine. È indispensabile affrontare queste idee sbagliate e fare luce sulle reali implicazioni del fattore di riempimento.
Il fattore di riempimento, in termini semplici, si riferisce alla proporzione di spazio all'interno della serpentina occupata dal materiale conduttore (rame o altro). Alcune definizioni includono anche lo strato isolante, che potrebbe sembrare aumentare il fattore di riempimento, ma dal nostro punto di vista non ha senso. Tuttavia, è essenziale capire che un fattore di riempimento più elevato non garantisce necessariamente prestazioni migliori. Questa è l'idea sbagliata numero uno di cui gli ingegneri sono spesso vittime. Anche se un fattore di riempimento elevato può sembrare desiderabile, ci sono dei compromessi da considerare. Altre caratteristiche della bobina, come l'induttanza e la resistenza, possono essere influenzate dal fattore di riempimento, e ovviamente anche dal costo di produzione. In alcuni casi, optare per un fattore di riempimento inferiore può rivelarsi vantaggioso, a seconda delle esigenze specifiche dell'applicazione in questione.
Proprietà della bobina influenzate dal fattore di riempimento
L'equivoco numero due è che il fattore di riempimento influisca solo sull'efficienza della bobina. In realtà, il fattore di riempimento ha un impatto significativo su vari aspetti della bobina, tra cui l'induttanza, la resistenza e persino l'autoriscaldamento. Trascurare di considerare il fattore di riempimento durante il processo di progettazione della bobina può portare a prestazioni non ottimali e a potenziali problemi nel lungo periodo.
Per ottenere un fattore di riempimento elevato, gli ingegneri devono tenere conto di diversi fattori che lo influenzano. Uno di questi è il diametro del filo e lo spessore dell'isolamento. Le dimensioni del conduttore e lo spessore dell'isolamento possono influire direttamente sul fattore di riempimento. Trovare un equilibrio tra le dimensioni del conduttore e il fattore di riempimento è fondamentale, così come garantire un isolamento adeguato per ottenere prestazioni ottimali della bobina.
Un altro fattore da considerare è la tecnica di avvolgimento della bobina. Le diverse tecniche di avvolgimento possono avere un impatto variabile sul fattore di riempimento. Il confronto tra bobine avvolte a mano e bobine avvolte a macchina rivela differenze nel fattore di riempimento ottenuto. I metodi di avvolgimento avanzati sono emersi come mezzo per massimizzare il fattore di riempimento e migliorare le prestazioni complessive della bobina.

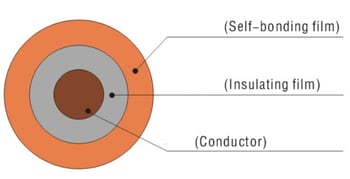

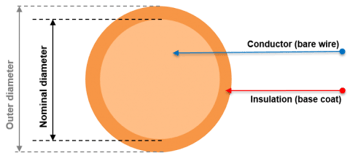

Quando si specifica il fattore di riempimento, è sempre importante verificare se si è tenuto conto solo del conduttore (rame). Includendo lo strato isolante, il valore è ovviamente più alto (a sinistra, fonte: Elektrisola). Con un filo smaltato auto-cementante, il conduttore ha una proporzione ancora più piccola a causa dello strato di legame aggiuntivo (a destra, fonte: Ronsen).
Perché considerare il fattore di riempimento è fondamentale nella progettazione delle bobine
L'importanza del fattore di riempimento nella progettazione delle bobine non può essere sopravvalutata. Svolge un ruolo fondamentale nel determinare la funzionalità delle bobine elettriche e non deve essere trascurato durante il processo di progettazione. Le considerazioni di progettazione, come i vincoli di spazio, influiscono direttamente sul fattore di riempimento. Le tecniche per massimizzare il fattore di riempimento nei progetti compatti sono necessarie per garantire prestazioni ottimali. Inoltre, la dissipazione del calore è un aspetto critico della progettazione che deve essere bilanciato con il fattore di riempimento. Le strategie per gestire i problemi termici mantenendo un fattore di riempimento elevato sono essenziali per una progettazione efficiente delle bobine.
I produttori devono affrontare la sfida di ottenere un fattore di riempimento ottimale durante la produzione delle bobine. I macchinari per l'avvolgimento di precisione sono emersi come tecnica per ottenere fattori di riempimento elevati in modo costante. I progressi nella tecnologia di avvolgimento hanno aperto la strada a processi produttivi migliori. Anche il controllo qualità e l'ispezione svolgono un ruolo cruciale nel garantire un fattore di riempimento costante. La misurazione e la verifica del fattore di riempimento sono essenziali per mantenere la qualità e prevenire variazioni che potrebbero influire sulle prestazioni della bobina.
Che cos'è un buon fattore di riempimento nella produzione di coil?
Gli ingegneri devono considerare diversi fattori e tecniche per ottenere un fattore di riempimento ottimale nella produzione di bobine elettriche. Se si parla di filo tondo comune, il fattore di riempimento medio nella produzione di bobine varia dal 40% al 60% circa. Tuttavia, è importante notare che questo è solo un intervallo di massima e può variare in modo significativo a seconda della bobina specifica e del suo scopo. Alcune bobine possono avere un fattore di riempimento più alto, vicino al 70% o più, mentre altre possono avere un fattore di riempimento più basso, vicino al 30%. La situazione è diversa per le bobine avvolte in costa, realizzate con filo piatto e applicate, ad esempio, ai motori.
La determinazione del fattore di riempimento ottimale per una particolare bobina richiede un'attenta considerazione di vari fattori. Questi fattori includono le proprietà elettriche desiderate della bobina, i vincoli di spazio disponibili e i compromessi tra il fattore di riempimento e altre caratteristiche della bobina. È fondamentale trovare un equilibrio tra il raggiungimento di un fattore di riempimento elevato e la garanzia di un'adeguata dissipazione del calore, dell'isolamento e delle prestazioni complessive della bobina.

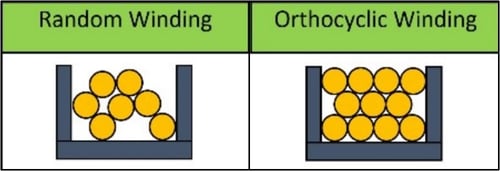

Un avvolgimento selvaggio o casuale è la soluzione comune per un processo automatizzato e una produzione su larga scala, ma raggiunge un fattore di riempimento inferiore rispetto agli avvolgimenti a strati ortociclici. Fonte: Azioni di ricerca e innovazione (RIA)
Raggiungere un fattore di riempimento ottimale per le bobine elettriche
Un fattore di riempimento elevato, superiore al 60%, è spesso auspicato nella produzione di bobine, in quanto consente un uso efficiente dello spazio all'interno della bobina e favorisce prestazioni ottimali. Raggiungere un fattore di riempimento così elevato può essere impegnativo, ma una tecnica efficace che si è rivelata in grado di ottenerlo è l'uso dell'avvolgimento ortociclico, in particolare quando il numero di spire è inferiore a 500 circa.
L'avvolgimento ortociclico è una tecnica specializzata che prevede un'attenta disposizione del filo conduttore in modo da massimizzare il fattore di riempimento. Posizionando con precisione il filo in uno schema specifico, lo spazio all'interno della bobina può essere utilizzato in modo efficace, ottenendo un fattore di riempimento più elevato. Questa tecnica è particolarmente vantaggiosa per le bobine con un numero di spire inferiore, in quanto consente un avvolgimento più stretto senza compromettere le prestazioni complessive.
Sebbene l'avvolgimento ortociclico sia una tecnica molto efficace per ottenere un fattore di riempimento elevato, è importante notare che non sempre è adatta a qualsiasi progetto di bobina. È necessario prendere in considerazione fattori quali il numero di spire, lo spazio disponibile e i requisiti elettrici specifici. In alcuni casi, per ottenere il fattore di riempimento desiderato, potrebbero essere più adatti metodi di avvolgimento alternativi o modifiche al progetto.
Quali sono i limiti dell'avvolgimento a strato ortociclico?
L'avvolgimento a strato ortociclico presenta numerose sfide a causa delle variazioni del diametro esterno effettivo del filo (che comprende sia il rame che lo strato isolante). Queste discrepanze si accentuano con l'aumentare del numero di spire, rendendo l'avvolgimento a strati poco pratico. Per consentire un avvolgimento ortociclico di successo, è necessario sviluppare una macchina dotata di monitoraggio con telecamera e alimentazione del filo regolata. Tuttavia, questa configurazione rallenta notevolmente il processo di avvolgimento, con conseguente aumento dei costi. Inoltre, fattori come le tolleranze, le differenze di temperatura e i diversi diametri esterni dei fili (da lotto a lotto) complicano ulteriormente il processo. Di conseguenza, la produzione di bobine di scarto diventa sempre più frequente con l'aumentare del numero di spire, rendendo il processo meno conveniente.
A partire da circa 1000 spire, diventa difficile sostenere l'esistenza di avvolgimenti ortociclici.
Anche se un solo filo in uno strato è avvolto in modo imperfetto, può disturbare la disposizione negli strati successivi, dando luogo a un modello di avvolgimento disordinato.
Una bobina d'aria ortociclica perfettamente avvolta con un fattore di riempimento di circa il 75%. Produttore: KUK Coils
Controllo di qualità e ispezione del fattore di riempimento di una bobina
Per misurare e verificare il fattore di riempimento delle bobine elettriche si possono utilizzare diversi metodi. Un approccio comunemente utilizzato è l'uso di strumenti di misura di precisione come calibri o micrometri. Questi strumenti consentono di misurare con precisione le dimensioni della bobina, compreso lo spazio occupato dal filo conduttore. Confrontando queste misure con le specifiche desiderate, i produttori possono determinare il fattore di riempimento e apportare le necessarie modifiche in caso di deviazioni.
Un altro metodo per misurare il fattore di riempimento è l'uso di tecniche di imaging. La tecnologia di imaging avanzata, come le telecamere ad alta risoluzione o gli scanner laser, può catturare immagini dettagliate della bobina e analizzare la distribuzione del filo conduttore. Gli algoritmi di elaborazione delle immagini possono quindi essere applicati per calcolare il fattore di riempimento in base alla copertura del filo all'interno della bobina. Questo metodo senza contatto offre un modo rapido e preciso per valutare il fattore di riempimento, garantendo prestazioni costanti.
Mantenendo un fattore di riempimento costante attraverso un controllo di qualità e un'ispezione efficaci, i produttori possono garantire che le loro bobine elettriche soddisfino le specifiche di prestazione desiderate. Questo non solo migliora l'efficienza e l'affidabilità delle bobine, ma contribuisce anche al successo complessivo delle applicazioni in cui vengono impiegate. Con un'adeguata attenzione al controllo di qualità e all'ispezione, i produttori possono consegnare con fiducia bobine elettriche che soddisfano i più alti standard di prestazioni e affidabilità.
Prospettive e sintesi sul fattore di riempimento nella produzione di bobine
Guardando al futuro, la ricerca in corso e i progressi nella progettazione e nelle tecniche di produzione delle bobine offrono interessanti opportunità per l'ottimizzazione del fattore di riempimento. Le innovazioni nei materiali e nei rivestimenti promettono di aumentare il fattore di riempimento e, di conseguenza, di migliorare le prestazioni e l'affidabilità della bobina. Anche la modellazione e la simulazione computazionale svolgono un ruolo fondamentale nell'ottimizzazione del fattore di riempimento. La prototipazione virtuale consente agli ingegneri di mettere a punto i progetti delle bobine e di superare le sfide associate alle attuali tecniche di simulazione.
In conclusione, è fondamentale sfatare le idee sbagliate sul fattore di riempimento delle bobine elettriche. Gli ingegneri devono capire che un fattore di riempimento più elevato non sempre si traduce in prestazioni migliori. Considerare il fattore di riempimento insieme ad altre caratteristiche della bobina è essenziale per ottimizzare l'efficienza e le prestazioni complessive. Prendendo in considerazione diversi fattori e tecniche, i produttori possono ottenere il fattore di riempimento ottimale durante la produzione delle bobine. I continui progressi nella progettazione e nelle tecniche di produzione delle bobine offrono interessanti possibilità di ottimizzare ulteriormente il fattore di riempimento. Accettando questi progressi, gli ingegneri possono massimizzare il potenziale delle bobine elettriche e sbloccare nuove possibilità in varie applicazioni.
