Come preparare una specifica completa per un'avvolgimento
La base per il successo della produzione di bobine a solenoide è costituita da un disegno CAD e da una corretta disposizione dei parametri più importanti. Per progredire rapidamente nello sviluppo del prodotto, è importante specificare i requisiti essenziali di una bobina specifica per il cliente.
Questo articolo fornisce una panoramica dei parametri più comuni richiesti per la produzione di bobine per solenoidi. A seconda del tipo di bobina prevista, possono essere necessari altri dati per completare la progettazione.
Diametro del filo (in mm)
Diametro del rame puro (o materiale conduttore alternativo) del filo della bobina, senza strato isolante. Rilevante per il peso e la resistenza.
Diametro esterno del filo (in mm)
Diametro esterno effettivo del filo con materiale conduttore (rame o materiale conduttore alternativo) più isolamento (smalto). È richiesto almeno il grado di isolamento adeguato.
Altezza della bobina (in mm)
Altezza h dall'inizio alla fine degli avvolgimenti. A volte viene indicata anche come lunghezza della bobina, ma ciò crea confusione, soprattutto nel caso di bobine rettangolari.
Contorno interno
O:- Diametro interno (in mm) per bobine cilindriche o
- Lunghezza e larghezza (in mm) per bobina quadrata, compresi i raggi d'angolo
Avvolgimenti/giri
Numero desiderato di spire da avvolgere sulla bobina del solenoide. Influisce, tra l'altro, sul diametro esterno della bobina e sulla resistenza. In alternativa, è possibile specificare il numero massimo di spire possibili nello spazio di installazione o il numero di spire necessarie per ottenere la resistenza R.
Parametri opzionali per la produzione di bobine
I seguenti valori derivano dai parametri sopra menzionati e sono quindi facoltativi. Tuttavia, a seconda dell'applicazione, possono avere un'importanza prioritaria per la produzione di bobine. In questi casi è fondamentale che lo sviluppatore lo indichi.
Resistenza (in Ω)
Resistenza prevista della bobina. Se il numero di spire non è noto, ma la resistenza è rilevante, si può indicare la resistenza invece del numero di spire. Nota bene: a seconda della bobina, la tolleranza è del +/- 5-10 %.
Diametro esterno della bobina (in mm)
Diametro esterno previsto con tolleranza.
Strati
Numero di strati in cui gli avvolgimenti sono avvolti l'uno sull'altro. È dato dal numero di spire e dall'altezza della bobina.
Avvolgimenti per strato
Numero di spire per strato. È dato dal diametro del filo e dall'altezza della bobina.
Induttanza (in mH)
L'induttanza di una bobina è data, tra l'altro, dal numero di spire, dal contorno interno e dall'altezza della bobina.
Co-ingegnerizzazione con il principale produttore di bobine e di elettronica

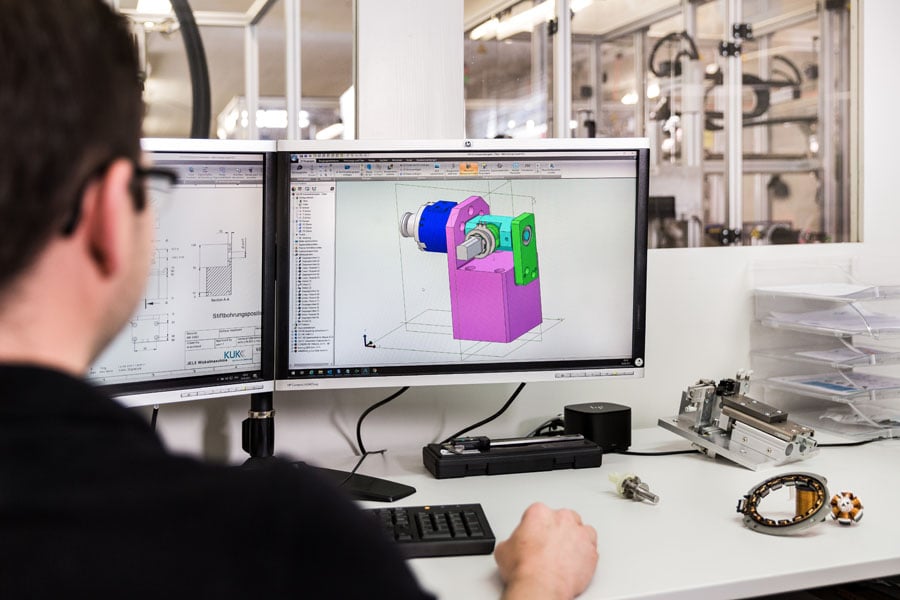

A causa dello spazio limitato disponibile per una bobina di un solenoide o di altri vincoli, spesso esistono compromessi tra i singoli valori. Come ingegnere, sapete quali parametri sono prioritari per la vostra applicazione. Un produttore di bobine specifiche per il cliente, come KUK Coils, può consigliarvi durante la fase di sviluppo sulle possibilità esistenti nel processo di produzione. Un disegno CAD e una progettazione adeguata ai valori qui descritti sono una base ottimale per farlo.
