Bobine di Helmholtz: superare le sfide della produzione

Esplora gli ostacoli di produzione essenziali che si incontrano quando si cercano bobine di Helmholtz e i fattori critici da considerare nelle diverse fasi del progetto. Questo blog fornisce agli ingegneri una guida completa per garantire che siano ben attrezzati per i loro sforzi con le bobine di Helmholtz.

Le bobine di Helmholtz sono un tipo di dispositivo elettromagnetico che consiste in due bobine identiche posizionate parallelamente l'una all'altra e separate da una distanza pari al loro raggio. Queste bobine prendono il nome dal fisico tedesco Hermann von Helmholtz che per primo ne descrisse le proprietà e le applicazioni nel XIX secolo.

Lo scopo principale delle bobine di Helmholtz è quello di generare un campo magnetico uniforme in una regione specifica dello spazio. Ciò si ottiene facendo passare una corrente elettrica attraverso le bobine in modo tale che i campi magnetici prodotti da ciascuna bobina si annullino a vicenda al centro del sistema di bobine, dando luogo a un campo magnetico relativamente uniforme.

La comprensione dei principi alla base delle bobine di Helmholtz è essenziale per progettarle e utilizzarle efficacemente in varie applicazioni.

Applicazioni in vari settori

Le bobine di Helmholtz trovano applicazione in un'ampia gamma di settori industriali e di ricerca. Alcune delle applicazioni principali includono:

- Test e calibrazione del campo magnetico: Le bobine di Helmholtz sono utilizzate per generare campi magnetici noti per testare e calibrare sensori e strumenti di campo magnetico.

- Risonanza magnetica (MRI): le bobine di Helmholtz sono parte integrante dei sistemi MRI, in quanto producono il campo magnetico primario necessario per l'imaging.

- Test di compatibilità elettromagnetica (EMC): Le bobine di Helmholtz sono utilizzate per simulare i campi magnetici per testare la suscettibilità dei dispositivi elettronici alle interferenze elettromagnetiche.

- Ricerca sulla fisica delle particelle: Le bobine di Helmholtz sono utilizzate per generare campi magnetici precisi, necessari per gli acceleratori di particelle e altre configurazioni sperimentali.

Questi sono solo alcuni esempi delle diverse applicazioni delle bobine di Helmholtz in vari settori industriali e di ricerca.

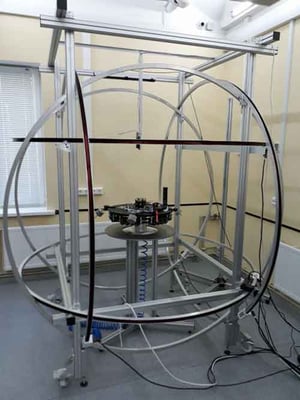

Sistema di bobine di Helmholtz per calibrare i magnetometri. Fonte: Dragonfly Aerospace

Materiali chiave utilizzati nella produzione delle bobine di Helmholtz

La scelta dei materiali per la produzione delle bobine di Helmholtz è fondamentale per ottenere le prestazioni e la durata desiderate. Alcuni dei materiali chiave utilizzati nella produzione delle bobine di Helmholtz sono:

• Filo di rame: Il rame è una scelta comune per gli avvolgimenti delle bobine grazie alla sua elevata conducibilità elettrica e stabilità termica.
• Materiali non magnetici: Per ridurre al minimo le interferenze con il campo magnetico, spesso si utilizzano materiali non magnetici, come l'alluminio o l'acciaio inossidabile, per le strutture di supporto e i formatori della bobina.
• Materiali isolanti: L'isolamento è necessario per evitare cortocircuiti e ridurre le perdite di energia. Per isolare gli avvolgimenti delle bobine si utilizzano comunemente materiali come lo smalto o il nastro di poliimmide.
• Nuclei ferromagnetici: In alcuni casi, per aumentare l'intensità e la focalizzazione del campo magnetico si possono utilizzare nuclei ferromagnetici realizzati con materiali come il ferro o la ferrite.
• Il legno può essere un'opzione non convenzionale ma valida per la produzione di bobine di Helmholtz. Sebbene non sia comunemente utilizzato nella produzione di bobine, il legno può offrire vantaggi unici, come le sue proprietà isolanti e la capacità di smorzare le vibrazioni. Inoltre, il legno può essere facilmente modellato e personalizzato per soddisfare requisiti di progettazione specifici, il che lo rende una scelta versatile per i formatori di bobine e le strutture di supporto.

La scelta dei materiali appropriati dipende da fattori quali l'intensità del campo magnetico richiesto, le condizioni operative e le considerazioni sui costi.

Sfide di produzione

La produzione delle bobine di Helmholtz presenta diverse sfide che devono essere affrontate per garantire prestazioni e affidabilità ottimali. Alcune delle principali sfide di produzione includono:

• Ottenere una geometria precisa della bobina: Le bobine devono essere avvolte con grande precisione per garantire una generazione uniforme del campo magnetico. Qualsiasi deviazione nella geometria della bobina può causare campi magnetici non uniformi e prestazioni ridotte. Questa può essere una sfida particolare per le bobine di Helmholtz grandi fino a 2 o 3 metri.
• Controllo della resistenza elettrica: La resistenza elettrica degli avvolgimenti della bobina deve essere attentamente controllata per ridurre al minimo le perdite di energia e la generazione di calore. Ciò richiede un dimensionamento preciso dei fili e tecniche di isolamento adeguate.
• Ridurre al minimo la capacità parassita: La capacità parassita tra gli avvolgimenti della bobina e le strutture circostanti può influire sulle caratteristiche elettriche della bobina. La progettazione del layout della bobina e dei materiali isolanti per ridurre al minimo la capacità parassita è fondamentale.
• Gestione di correnti elevate: Le bobine di Helmholtz spesso richiedono correnti elevate per generare i campi magnetici desiderati. Per evitare surriscaldamenti e guasti elettrici, è necessario utilizzare tecniche di gestione della corrente adeguate, come l'uso di fili spessi o di avvolgimenti multipli in parallelo.

Affrontare queste sfide produttive richiede competenze nelle tecniche di avvolgimento delle bobine, nella selezione dei materiali e nei processi di controllo della qualità.

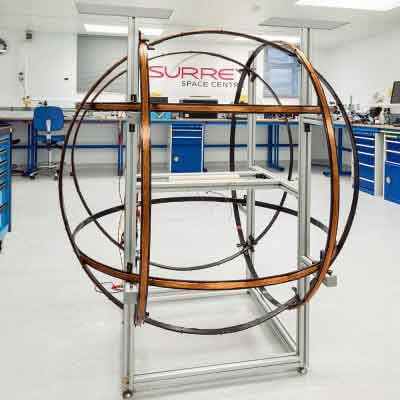

Impianto per bobine di Helmholtz presso il Surrey Space Centre. Fonte: Università del Surrey

Soluzioni innovative e buone pratiche nei progetti di bobine di Helmholtz

Per superare le sfide produttive associate alle bobine di Helmholtz, sono state sviluppate diverse soluzioni innovative e buone pratiche. Alcune di queste includono:

• Macchine automatiche per l'avvolgimento delle bobine: L'utilizzo di macchine automatiche per l'avvolgimento delle bobine garantisce una geometria precisa e coerente, riducendo l'errore umano e migliorando l'efficienza.
• Stampa 3D di formatori di bobine: Le tecniche di produzione additiva come la stampa 3D possono essere utilizzate per creare formatori di bobine complessi con dimensioni precise, consentendo la personalizzazione e l'ottimizzazione del design della bobina.
• Materiali isolanti avanzati: L'uso di materiali isolanti avanzati con elevata rigidità dielettrica e bassa capacità parassita può migliorare le prestazioni elettriche e l'affidabilità delle bobine di Helmholtz.
• Tecnichedi gestione termica: L'implementazione di efficaci tecniche di gestione termica, come sistemi di raffreddamento o dissipatori di calore, può aiutare a dissipare il calore generato durante il funzionamento ad alta corrente e a prevenire il surriscaldamento della bobina.

Queste soluzioni innovative e le migliori pratiche contribuiscono allo sviluppo di bobine di Helmholtz di alta qualità con prestazioni e affidabilità migliorate.

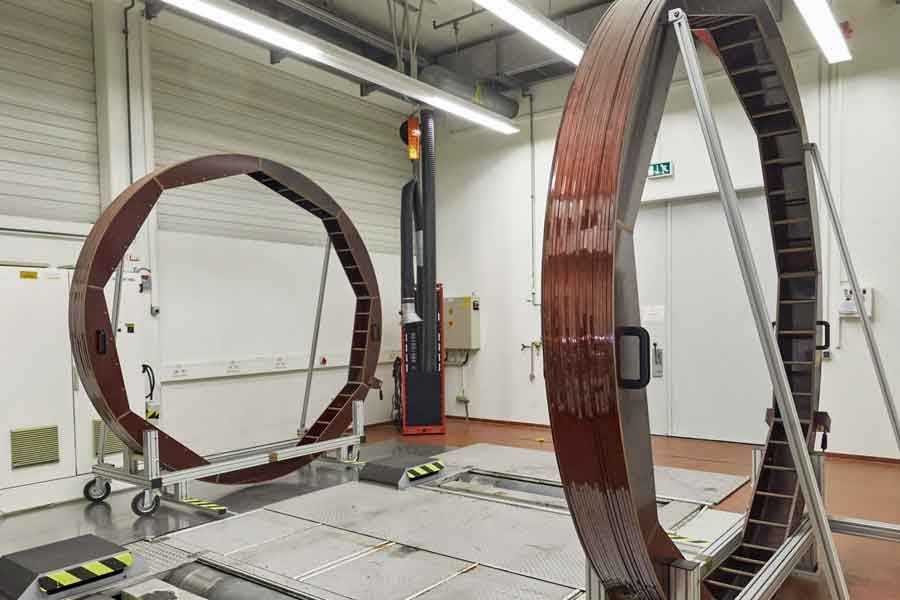

Immagine di testa: Laboratorio EMV di SEGULA Technologies a Rüsselsheim. Fonte: Linkedin
